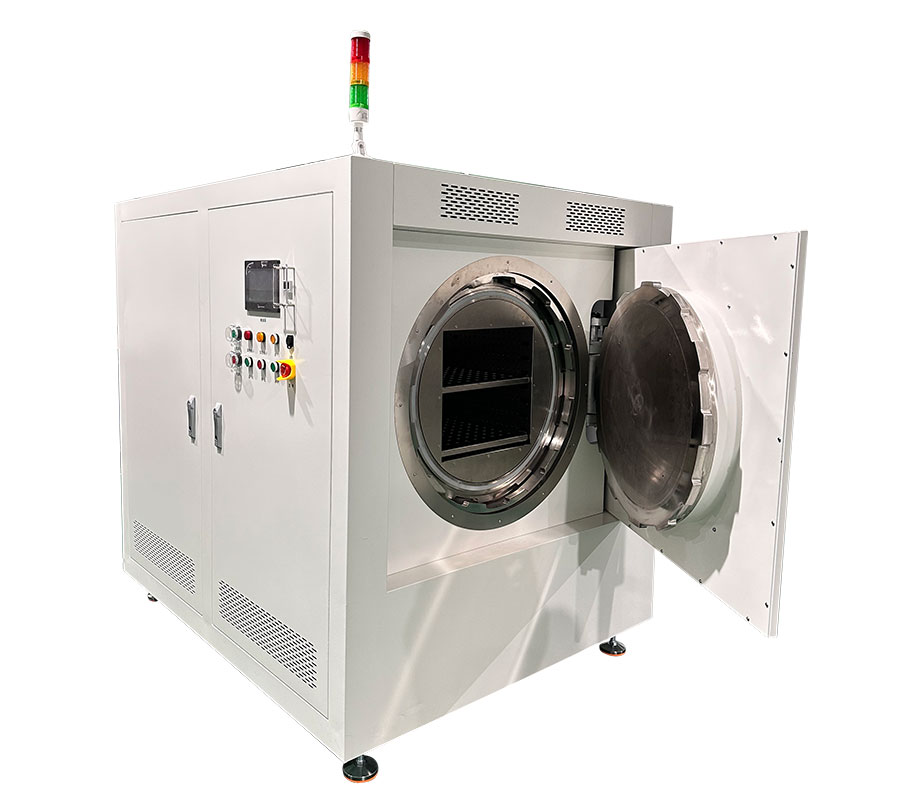

半导体真空压力烤箱 | 芯片封装精密烘烤与固化系统

在先进半导体制造与封装领域，材料的精密烘烤与固化过程直接决定了器件的可靠性与良率。半导体真空压力烤箱应运而生，它并非传统意义上的烘箱，而是一个可精密调控的温度、压力与气氛协同作用平台。通过集成高温（最高300℃）、高压（最高1.2MPa）、高真空（<5Pa）及充氮置换功能，该设备为芯片粘结、底部填充、塑封料固化、基板烘烤等关键工序提供了杜绝氧化、消除气泡、确保均匀性的终极解决方案，是迈向高可靠性制造的必备工艺装备。

产品优势

1. 四维工艺环境精密控制

温度控制：采用PID+SSR智能调功，控温精度达±0.3℃，腔体均匀性±1.5℃，支持多段非线性编程升温。

压力控制：可实现真空烘烤（除湿、除氧）→充氮保护（惰性气氛）→正压固化（抑制气泡） 的全流程自动化压力序列控制。

气氛控制：配备高精度质量流量计（MFC），充氮过程氧含量可稳定控制在100ppm以下，满足最严苛的无氧烘烤要求。

安全联锁：压力、温度、门状态三重硬软件安全互锁，确保任何异常下的自动泄压与安全停机。

2. 高效热管理与稳定结构

强力热风循环：独特的风道设计结合大功率离心风机，确保在满载工况下仍保持优异的温度均匀性。

快速水冷降温：内置高效板式换热器与冷却水回路，可在完成高温工艺后快速将腔体降温至安全温度，大幅缩短生产周期。

腔体特殊处理：内腔采用镜面不锈钢或电解抛光，易于清洁，确保工艺洁净度；外壁多层保温隔热，表面温升低，节能安全。

3. 智能化与可追溯性

人性化界面：10.1英寸彩色触摸屏，图形化显示实时温度/压力曲线、工艺流程与设备状态。

配方管理：海量配方存储与调用，支持权限管理，确保工艺一致性。

全面数据采集：标配数据记录仪功能，所有工艺参数（T/P/O2）全程记录，支持U盘导出与以太网接口（OPC UA/Modbus TCP） 直连工厂MES/SPC系统，实现完整的产品工艺追溯链。

应用场景与解决方案

1.系统级封装（SiP）与先进封装

工艺难题：多芯片、异质集成导致内部空间狭小，底部填充胶（Underfill）流动和固化过程中极易产生空洞，引发热应力集中和可靠性失效。

VT烤箱解决方案：采用 “真空辅助填充+正压固化”工艺。先在真空下抽取模腔与胶水内气泡，促进胶体流动填充每一处缝隙；随后充入氮气并施加0.3-0.5MPa压力进行固化，有效抑制气泡再生，确保填充率>99%，大幅提升封装体机械与热可靠性。

2.功率半导体模块（如IGBT、SiC模块）制造

工艺难题：DBC衬底与基板之间的焊接层或导热界面材料（TIM）存在空洞，严重阻碍热量导出，导致芯片结温过高，模块寿命骤减。

VT烤箱解决方案：实施 “高温高压烧结/固化”工艺。在惰性氮气保护下，施加0.8-1.0MPa的高压，同时升温至焊料烧结或TIM固化温度。高压环境迫使材料致密化，几乎完全消除界面空洞，可将热阻降低20%-40%，显著提升模块的功率循环与温度循环寿命。

3.MEMS传感器及晶圆级封装

工艺难题：MEMS结构脆弱，对污染物（尤其是有机物）和热应力极为敏感；某些工艺需要在无氧环境下进行键合或固化，防止材料氧化。

VT烤箱解决方案：启用 “高真空除气+洁净充氮烘烤”模式。首先通过高真空彻底去除晶圆表面及腔体内的水分和挥发性有机物；然后充入高纯度氮气进行低温烘烤或键合。此过程洁净、无氧化、低热应力，完美保护精细的MEMS结构，提升产品良率与长期稳定性。

4.高频/微波组件基板烘烤

工艺难题：高频电路基板（如陶瓷、PTFE）在加工后易吸潮，导致介电常数不稳定，影响电路性能；传统烘箱难以彻底除湿且可能引入氧化。

VT烤箱解决方案：采用 “真空低温除湿烘烤”工艺。在真空环境下，水分沸点降低，可在相对较低的温度（如80-120℃） 下实现深度除湿，避免高温损伤基材。随后可充氮保存，确保基板在后续工序中保持性能一致。
