在手机中框（多见于钛合金/铝合金/不锈钢材质）与屏幕或后盖的组装过程中，胶水固化后产生气泡一直是困扰工艺工程师的典型痛点。气泡不仅会影响粘接强度，还会导致后续气密性测试失败（IP68防水不过），甚至造成整机报废。

本文结合我们服务多家头部3C代工厂的经验，从工艺参数、设备性能、胶材特性三个维度，深度拆解气泡产生的根本原因，并提供可直接落地的解决方案。

一、胶水固化气泡的三大核心成因

工程师在现场排查问题时，建议按照"设备-工艺-材料"的顺序进行诊断。气泡的形成通常逃不出以下三个环节：

1. 升温速率过快：气泡的"急性杀手"

这是最常见的原因。许多标准烘烤设备在升温阶段全功率加热，导致胶水表层迅速固化结皮。

• 物理原理： 胶水中的溶剂或反应副产物（如缩合反应产生的小分子）需要挥发。当表层固化后，内部的挥发物无法逸出，只能鼓起形成气泡。

• 典型现象： 切开气泡，往往内部是中空的，且内壁光滑。

2. 排气通道不畅：被忽略的设计细节

手机中框的结构通常具有深槽、盲孔或窄缝（如音量键凹槽）。

• 积气效应： 点胶时，胶水在流动过程中可能将空气包裹在凹槽内。如果固化炉内没有足够的负压或辅助排气手段，这些气体在受热膨胀后无法从胶层中迁移出去，就会留在胶层内部或边缘形成气泡。

3. 胶水本身的脱泡处理不足

部分胶水（特别是粘度较高的结构胶）在出厂灌装或现场分装过程中，本身就混入了微小气泡。

• 预固化缺陷： 如果点胶前没有进行充分的真空脱泡处理，这些肉眼难见的微泡在高温固化时受热膨胀，就会变成可见的大气泡。

二、为什么传统烘烤设备难以解决这个问题？

许多厂家现有的固化炉多为通用型设计，采用简单的"设定温度-全功率加热"模式。这种设备在面对精密3C产品时存在天然短板：

• 温差大： 炉内均匀性差，局部过热导致局部先固化。

• 控温粗： 无法实现缓慢的梯度升温，只能"一步到位"。

针对上述痛点，目前行业内主流的解决方案是引入多段温控与真空辅助固化技术。

三、系统性解决方案：从工艺优化到设备升级

要彻底消除气泡，建议从以下三个维度进行改进：

1. 工艺端：引入"多段斜率"控温曲线

抛弃传统的恒温固化思路，采用多段升温曲线。

• 低温流平段（60-70℃）： 升温速率控制在3-5℃/分钟。让胶水在低粘度状态下充分流动，填满微观缝隙，同时让裹入的空气有足够时间迁移到胶层边缘。

• 中温预热段（80-90℃）： 保温10-15分钟。让溶剂和挥发物缓慢释放。

• 高温固化段（根据胶水TDS建议）： 达到峰值温度，完成最终交联反应。

• 效果： "斜坡式"升温给了气泡充足的"逃跑时间"，而不是被"关门打狗"。

2. 设备端：采用高精度热风循环与多点实时测温

普通的IR（红外）加热容易导致中框金属部分过热，而塑料/胶水部分温度不够。

• 推荐方案： 选用精密热风对流固化炉。

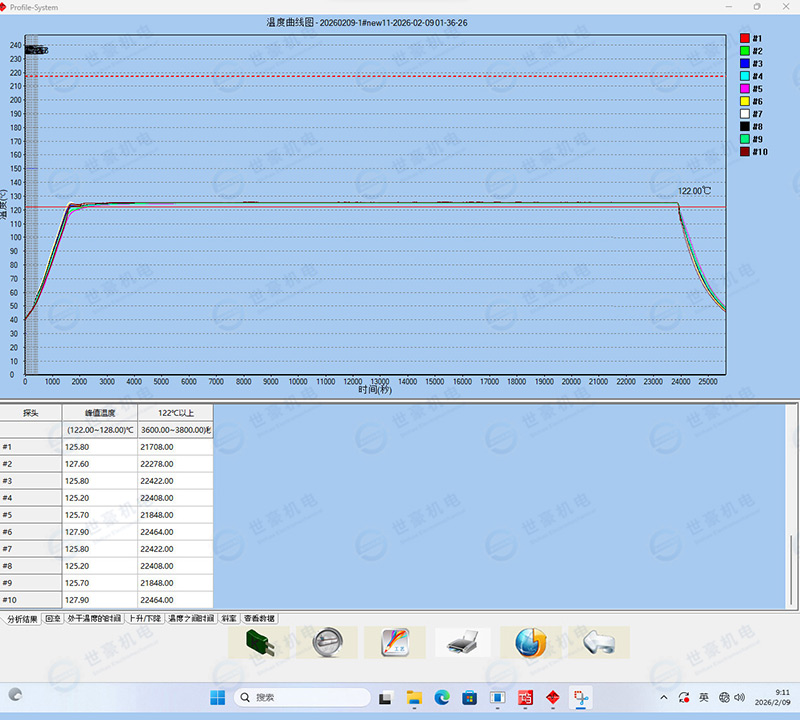

• 核心技术： 设备应具备多点实时测温功能（即模拟产品实际温度，而非仅检测炉腔空气温度）。当检测到中框金属件温度接近胶水分解温度时，自动降低该温区功率。

3. 材料端：配合真空辅助设备（针对高端防水件）

对于要求IP68级防水的手机中框，建议在固化炉内增加真空辅助模块。

• 原理： 在胶水处于低粘度状态时，对炉腔施加微负压（-0.02至-0.05MPa），将胶层内部未排尽的微小气泡直接"吸"出来，然后再恢复常压进行固化。

我们的改造方案：某国产手机品牌中框气泡率从8%降至0.3%

组合工艺核心逻辑：三步走根治气泡，兼顾效率与精度

组合工艺以“先排气、再压实、稳固化”为核心，结合三种工艺的优势，针对胶水固化气泡原因（升温过快、排气不足、胶水微泡），形成闭环解决方案，既解决表面可见气泡，也杜绝隐蔽性微小气泡，全程适配高粘度结构胶与中框深槽、盲孔等复杂结构。

第一步：真空脱泡——抽走可见气泡，清除结构积气

作为气泡预处理核心环节，真空脱泡聚焦“抽走气体”，解决点胶过程中裹入的空气、胶水本身的微气泡及中框复杂结构的积气问题。在胶水处于低粘度、未表干的初始阶段，将产品放入真空脱泡设备，施加-0.02～-0.05MPa微负压，让胶层内部的微小气泡膨胀、上浮、破裂并排出，同时将中框深槽、盲孔、窄缝中的积气“吸”出，为后续工艺奠定无气泡基础。

核心优势：快速清除大部分可见气泡与结构积气，不破坏胶水性能，适配各类3C结构件，与多段温控工艺无缝衔接，为固化炉气泡消除筑牢前提。

第二步：高压脱泡——压实胶层，消除细微气泡

真空脱泡后，胶层可能残留少量肉眼难见的细微气泡，此时通过高压脱泡“压实胶层”，彻底根治隐蔽性气泡。在胶水仍处于可流动状态时，将产品转入高压脱泡设备，施加稳定高压（根据胶水粘度可调），使残留的细微气泡体积急剧缩小、破碎、溶解，同时推动胶水充分浸润中框基材与细微缝隙，提升胶层致密性与粘接强度，尤其适合要求IP68防水的高端手机中框。

核心优势：弥补真空脱泡的不足，针对性解决细微气泡问题，让胶层更致密，大幅提升防水可靠性，适配高粘度结构胶与复杂结构件，进一步完善胶水固化气泡原因的解决方案。

第三步：多段温控固化——平稳固化，杜绝二次起泡

脱泡完成后，进入多段温控固化环节，核心是避免升温过快导致的二次起泡，确保胶水完全交联固化。摒弃传统“一步到位”的恒温固化模式，采用三段式斜率升温曲线，搭配高精度热风对流固化炉，实现精准控温，从工艺端杜绝气泡再生，完美呼应烘烤气泡怎么解决的核心需求。

• 低温流平段（60-70℃）：升温速率控制在3-5℃/分钟，保持胶水低粘度，让胶水进一步填充微观缝隙，残留的微量气体继续迁移排出；

• 中温预热段（80-90℃）：保温10-15分钟，缓慢释放胶水中的溶剂与反应副产物，避免固化后内部压力过大产生气泡；

• 高温固化段（按胶水TDS建议）：达到峰值温度并保温，完成胶水完全交联，确保胶层粘接强度与气密性，最终实现胶层无气泡、无空洞。

烘烤气泡怎么解决？ 答案往往不在单一的设备或胶水，而在于"工艺曲线与设备精度的匹配"。如果您正在被胶水固化气泡原因困扰，或希望了解更高效的固化炉气泡消除方案，欢迎联系我们的工艺团队。我们可以为您提供免费的样品试烘烤服务，根据您的具体胶水和产品结构，量身定制固化曲线。
