在半导体制造领域，芯片封装的工艺精度直接影响产品性能和可靠性。其中，封装材料中的微小气泡问题一直是行业亟待攻克的技术难点。近期，0.1μm级气泡控制技术的突破，为芯片封装工艺带来了重要革新。

一、气泡问题：芯片行业不可忽视的挑战

在芯片封装过程中，环氧树脂、底部填充胶等材料若残留气泡，可能引发多重问题：

可靠性风险：高温环境下气泡膨胀，可能导致封装层分离或应力集中，影响器件寿命；

性能干扰：导电胶中的气泡会增加接触电阻，导致电流分布不均，影响芯片能效；

良率瓶颈：在高端封装（如3D IC、先进封装）中，气泡问题可能导致良率下降，增加生产成本。

行业数据显示，部分封装产线因气泡问题导致的返工率可达5%以上，成为制约产品一致性的关键因素。

二、技术突破：0.1μm级气泡控制的创新方案

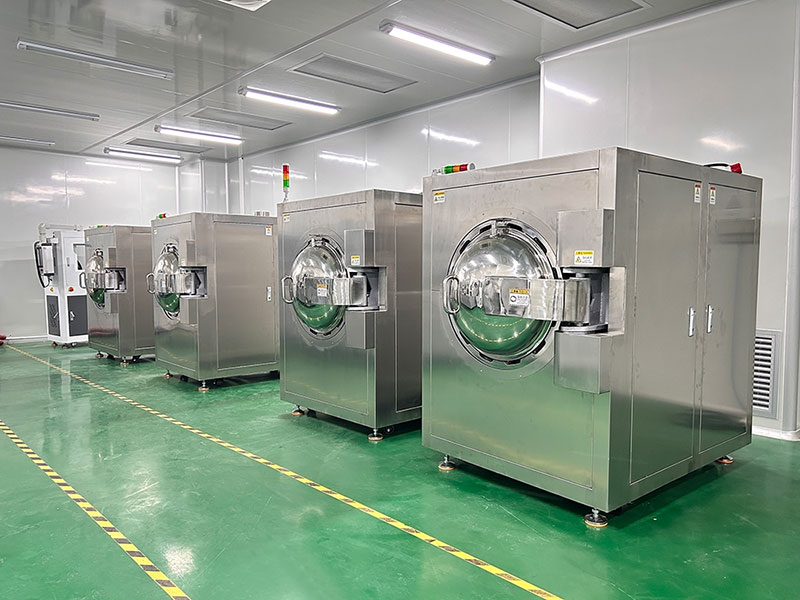

面对气泡带来的诸多严峻挑战，世豪的研发团队和工程师们也从未停止探索的脚步。0.1μm 气泡控制技术采用了一系列先进的物理和化学方法，并通过巧妙的系统集成，实现了对微小气泡的精准捕捉和高效去除。

【物理场协同作用】采用超高真空环境结合离心力场，促进气泡高效析出与迁移；实测数据表明，硅油类材料的气泡残留量可降低至0.008%以下。

【智能动态调节】基于PID算法实时优化真空曲线，避免传统工艺中的材料“沸腾”现象；某封装企业应用后，电子灌封胶的气泡含量从1.2%降至0.008%，良率提升显著。

【材料适配优化】开发专用添加剂，调节材料表面张力与流动性，减少气泡滞留风险。

【实时监测】集成高精度传感器与算法，动态调整工艺参数，确保稳定性与一致性。

一、行业价值：赋能先进制造与产业升级

0.1μm 气泡控制技术的突破，为芯片封装脱泡工艺带来了前所未有的变革。它不仅有效解决了长期困扰行业的气泡难题，提升了芯片的质量和性能，还为芯片制造行业的未来发展开辟了广阔的空间。

这一技术的应用，为半导体行业带来多重效益：

提升良率与效率：减少气泡导致的返工和报废，降低生产成本；

增强产品可靠性：满足汽车电子、工业控制等严苛场景的需求；

支持先进工艺：适配3D IC、高密度封装等前沿技术，推动行业持续创新。

从行业发展趋势来看，随着芯片制程不断向 3nm 及以下的先进工艺演进，芯片封装的复杂度和对材料精度的要求也在持续攀升。0.1μm 气泡控制技术的出现，恰好满足了这一发展趋势的需求，为先进半导体制造提供了关键支撑。它不仅推动了芯片封装技术的升级，还将带动整个芯片制造产业链的协同发展。
